Woraus besteht eine Kompressoranlage?

Der Kompressor ist das Herzstück einer Druckluftanlage. Doch mit einem Kompressor allein ist es noch nicht getan. Für zuverlässige, trockene und saubere Druckluft benötigen Sie verschiedene Komponenten. Zudem hat der Aufbau der Anlage Einfluss auf den Energieverbrauch und die Leistung.

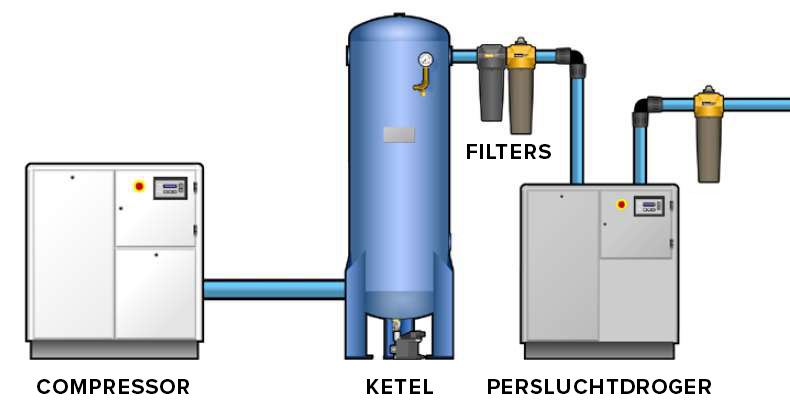

Eine Kompressoranlage besteht in der Regel aus:

Kompressor– Der Kompressor saugt Umgebungsluft an und bringt diese auf den gewünschten Druck. Welchen Kompressor Sie benötigen, hängt unter anderem von der benötigten Druckluftmenge, dem Arbeitsdruck und dem Verbrauchsprofil ab.

Druckluftbehälter – Ein Druckluftbehälter dient zur Pufferung der erzeugten Druckluft. Damit können Sie Spitzen im Druckluftbedarf ausgleichen und verhindern, dass der Kompressor bei jeder kleinen Veränderung sofort reagieren muss. Je größer der Behälter, desto besser die Regelung.

Druckluftfilter– Die angesaugte Umgebungsluft enthält stets Verunreinigungen. Druckluftfilter tragen dazu bei, beispielsweise Feststoffpartikel und Ölaerosole aus der Druckluft zu entfernen. Welche Filterung erforderlich ist, richtet sich nach der gewünschten Druckluftqualität und der jeweiligen Anwendung.

Drucklufttrockner– Bei der Komprimierung und Abkühlung von Luft entsteht Wasserdampf. Ein Drucklufttrockner entfernt Kondensat aus der Druckluft und trägt so dazu bei, Probleme wie Korrosion zu vermeiden. Je nach gewünschtem Drucktaupunkt kann beispielsweise einKältetrockneroder ein Adsorptionstrockner eingesetzt werden.

Druckluftleitungen– Über das Leitungsnetz wird die Druckluft zu den verschiedenen Verbrauchern geleitet. Ein richtig dimensioniertes Druckluftleitungsnetz begrenzt den Druckverlust und trägt zu einer effizienten Anlage bei. Dabei ist der richtige Leitungsdurchmesser entscheidend.

Ebenfalls wichtig für eine ordnungsgemäße Kompressoranlage

Neben den wichtigsten Komponenten gibt es noch einige Punkte, die Beachtung verdienen.

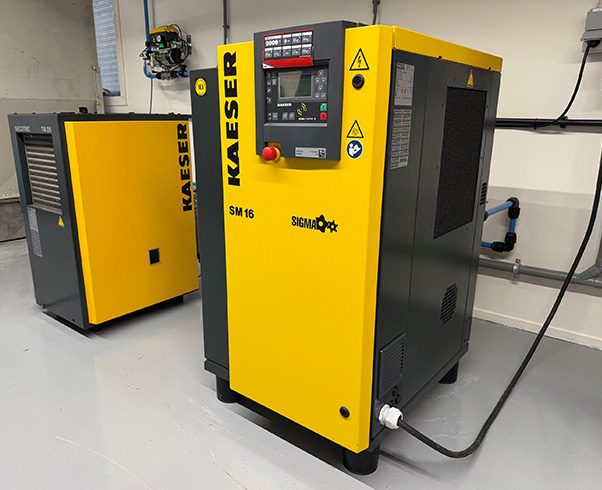

Kompressorraum – Ein Kompressor erzeugt während des Betriebs Wärme. Der Raum, in dem die Anlage steht, muss daher ausreichend belüftet werden. Auch die Zugänglichkeit für Inspektionen und Wartungsarbeiten ist wichtig.

Kondensatableitung – Bei der Erzeugung und Aufbereitung von Druckluft entsteht Kondensat. Dieses muss an verschiedenen Stellen in der Anlage abgeleitet werden. Mit den richtigen Kondensatablassvorrichtungen und der richtigen Kondensataufbereitung vermeiden Sie unnötigen Druckluftverlust und sorgen für eine ordnungsgemäße Ableitung.

Öl-Wasser-Abscheider– Das Kondensat aus einem ölgeschmierten Kompressor kann neben Wasser auch Öl enthalten. Dieses Kondensat darf daher nicht einfach so abgeleitet werden. Ein Öl-Wasser-Abscheider trennt das Öl vom Kondenswasser. Das aufbereitete Wasser kann anschließend ordnungsgemäß abgeleitet werden. Das abgeschiedene Öl wird separat aufgefangen und entsorgt.

Wartung - Regelmäßige Wartung trägt dazu bei, dass die Kompressoranlage zuverlässig und effizient funktioniert. Dazu gehören der rechtzeitige Austausch von Filtern, Öl und anderen Verschleißteilen sowie die Überprüfung der verschiedenen Komponenten.

Energieverbrauch – Die Erzeugung von Druckluft ist relativ energieintensiv. Ein Kompressor, der nicht optimal auf den tatsächlichen Verbrauch abgestimmt ist, kann daher unnötige Kosten verursachen. Es ist daher ratsam, nicht nur die Anschaffungskosten des Kompressors zu berücksichtigen, sondern auch die Effizienz des gesamten Druckluftsystems.

Überwachung – Durch die Messung von Druck, Verbrauch und Leistung der Anlage erhalten Sie Einblick in die Funktionsweise des Druckluftsystems. So lassen sich beispielsweise Druckverluste, Leckagen und abweichender Energieverbrauch früher erkennen.

Welche Kompressoranlage benötigen Sie?

Das ist von Unternehmen zu Unternehmen unterschiedlich. Der Kapazitätsbedarf, die Arbeitsbelastung und die Druckluftqualität hängen von den Maschinen und Prozessen ab, für die Sie Druckluft einsetzen. Auch das Leitungsnetz, der verfügbare Platz und mögliche künftige Erweiterungen spielen eine Rolle.

Eine gute Kompressoranlage beginnt daher nicht mit der Auswahl eines einzelnen Kompressors, sondern mit der Betrachtung des gesamten Druckluftbedarfs.
